আইইসি 60669-1 আইইসি পরীক্ষার সরঞ্জাম স্ব বলস্ট ল্যাম্প লোড 3 স্টেশন বক্স 300 ভি ব্রেকিং ক্যাপাসিটি

IEC60669-1 স্বয়ং ব্যালাস্ট ল্যাম্প লোড 3 স্টেশন বক্স 300v ব্রেকিং ক্ষমতা এবং স্বাভাবিক অপারেশন লাইফ টেস্ট

স্ট্যান্ডার্ড: IEC60669-1:2017 ধারা 19.3

আবেদন: এই ডিভাইসটি ব্রেকিং ক্যাপাসিটি এবং হাউস হোল্ড এবং অনুরূপ উদ্দেশ্যে নির্দিষ্ট সুইচের স্বাভাবিক অপারেশন লাইফ টেস্টের জন্য উপযুক্ত, বিশেষ করে সেলফ ব্যালাস্ট ল্যাম্প সুইচ বৈদ্যুতিক চাপ এবং তাপীয় চাপ পরীক্ষার জন্য উপযুক্ত যখন এলইডি সার্কিট নিয়ন্ত্রণ করে।অত্যধিক পরিধান বা অন্যান্য ক্ষতিকারক পরিণতি কিনা তা পরীক্ষা করার জন্য সুইচটি স্বাভাবিক ব্যবহার, স্বাভাবিক অপারেশনের অধীনে কোনো যান্ত্রিক ক্ষতি বা বৈদ্যুতিক ক্লান্তি ব্যর্থতা, কোনো যোগাযোগের আনুগত্যের ঘটনা বা দীর্ঘমেয়াদী বন্ধ বা সংযোগ বিচ্ছিন্নতা সহ্য করতে পারে কিনা তা যাচাই করতে।

পরিক্ষা মূলক নমুনা: স্বয়ং ব্যালাস্ট ল্যাম্প (SBL) সুইচ

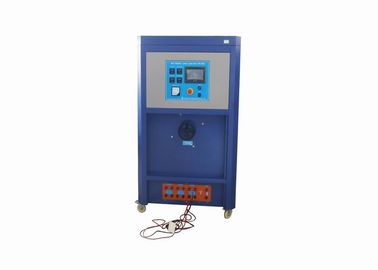

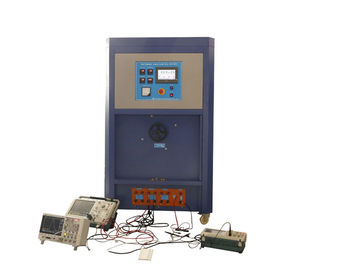

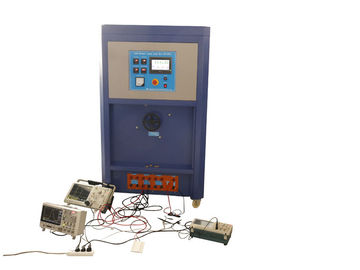

বৈশিষ্ট্য:প্রায় মাত্রা: প্রশস্ত (800 মিমি) * গভীর (800 মিমি) * উচ্চ (1800 মিমি)।ফ্রেমটি নীল এবং পাশের প্যানেলগুলি হালকা সাদা।সামনের উপরে রয়েছে অপারেশন কন্ট্রোল প্যানেল।কন্ট্রোলে পাওয়ার সুইচ, প্রোডাক্ট টেস্ট ভোল্টেজ এবং পাওয়ার ডিসপ্লে যন্ত্র, অ্যালার্ম, টাচ স্ক্রিন ইত্যাদি রয়েছে, রেসিস্টর এবং ক্যাপাসিটর লোড কম্বিনেশন, এসি কন্টাক্টর, রিলে রয়েছে।বাক্সের নিচে একটি টার্মিনাল আছে, যা তারের মাধ্যমে টেস্টিং মেশিনে পণ্যের সাথে সংযুক্ত থাকে এবং কারেন্ট বের করে এবং পরিদর্শন প্রক্রিয়ায় লোড প্রদান করে।

লোড ডিভাইসটি চালানের আগে স্ট্যান্ডার্ড লোড অবস্থার সাথে প্রিসেট করা হয়েছে।যতক্ষণ পর্যন্ত টেস্ট ভোল্টেজ 250V ~ এ সামঞ্জস্য করা হয়, ততক্ষণ অপারেটর সুইচ বোতামটি পরীক্ষা করার জন্য সুইচের মতো একই রেট করা কারেন্ট সহ, এবং এর রেট পাওয়ার, ইমপালস ওয়েভফর্ম, আই_শিখর এবং আমি²মান এর সংশ্লিষ্ট প্রয়োজনীয়তা পূরণ না.

এখানে 3টি স্টেশন এবং 3টি সুইচ একই সময়ে পরীক্ষা করা যেতে পারে।

মিটারিং মোড এবং মিটারিং ডেডিকেটেড পোর্ট সহ, অন্তর্নির্মিত 90-ডিগ্রী ক্লোজিং প্লেট, আউটপুট তরঙ্গরূপ পরিমাপ করা সহজ, আমি_শিখর বর্তমান মান এবং আমি²t শক্তি মান, সম্পূর্ণরূপে সরঞ্জাম পরিমাপের প্রয়োজনীয়তার জন্য মান পূরণ.

ডিভাইসটি একটি ভোল্টেজ নিয়ন্ত্রক দিয়ে সজ্জিত, যা বাহ্যিক ভোল্টেজ নিয়ন্ত্রকের প্রয়োজন ছাড়াই সুইচ পরীক্ষার মাধ্যমে প্রয়োজনীয় 250V এর ভোল্টেজে পৌঁছাতে পারে।

পরামিতি:

1. পাওয়ার সাপ্লাই: একক ফেজ AC220V±5%/50Hz, ব্যবহারকারীর দ্বারা প্রস্তুত নমুনা পরীক্ষা করার জন্য পাওয়ার সাপ্লাই।

2. ভোল্টেজ মিটার: পরিসীমা 0 ~ 300V, নির্ভুলতা 0.5, ডিজিটাল ডিসপ্লে

3. পাওয়ার মিটার: 0~9KW, নির্ভুলতা 0.5, ডিজিটাল ডিসপ্লে

4. আউটপুট চ্যানেল: 3 চ্যানেল

5. প্রতিটি প্রিসেট সুইচ রেট করা ভোল্টেজ 250V ~, রেট করা বর্তমান 10A, 13A, 16A, 20A চারটি ঐচ্ছিক (কাস্টমাইজ করা যেতে পারে টেস্ট ভোল্টেজ এবং টেস্ট কারেন্ট)।

6. পরীক্ষার ভোল্টেজ 250V হয় তা নিশ্চিত করতে ইনপুট ভোল্টেজ সামঞ্জস্যযোগ্য

7. W, I সহ সমস্ত অপারেটিং প্যারামিটার 250V~ এ সেট করা আছে_শিখর, আমি²t, এবং বর্তমান তরঙ্গরূপ প্রবেশ করান।

8. প্রতিটি ডিভাইস একটি ক্লোজিং কন্ট্রোল ডিভাইস (টাচ স্ক্রিন নির্বাচন "পরিমাপ" ফাংশন) প্রদান করে, প্রতিবার 90 ডিগ্রী কোণ পরিবাহীতে থাকে, এই ফাংশনটি প্রাথমিক সরঞ্জাম ক্রমাঙ্কন এবং পরিমাপ যাচাইয়ের জন্য ব্যবহার করা যেতে পারে।

9. দীর্ঘ / দীর্ঘ সুরক্ষা ফাংশন সহ, 1 ~ 99S এর সুরক্ষা সময় প্রিসেট করা যেতে পারে, শাটডাউন অ্যালার্ম সুরক্ষা।

10. পরিবেশ ব্যবহার করুন: তাপমাত্রা 5 ~ 40 ° C, আপেক্ষিক আর্দ্রতা 20 ~ 90% RH, বায়ুমণ্ডলীয় চাপ 80 ~ 106 kpa।কোন তীব্র কম্পন, কোন ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, কোন ধুলো, ক্ষয়কারী গ্যাস, ভাল তাপ অপচয়।
