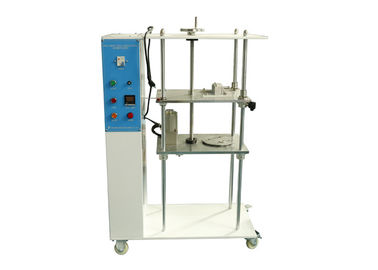

IEC60947-1 2 আরপিএম 500 মিমি আইইসি পরীক্ষার সরঞ্জাম

ব্র্যান্ড নাম:	HongCe
মডেল নম্বর:	HC9903A
MOQ.:	1 সেট
মূল্য:	Negotiatable
অর্থ প্রদানের শর্তাবলী:	টি / টি
সরবরাহের ক্ষমতা:	10 সেট / মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

মান:

IEC60947-1

পরীক্ষা উচ্চতা:

250 ~ 500 মিমি

gyration এর ব্যাস:

75 মিমি

পরীক্ষার হার:

10±2 RPM

ফেরুল গর্তের ব্যাস:

6.5 ~ 28.6 মিমি

পরীক্ষার সময়:

0～9999

প্যাকেজিং বিবরণ:

তিনপীস্ কাঠ

বিশেষভাবে তুলে ধরা:

500mm IEC পরীক্ষার সরঞ্জাম

IEC 60947-1 IEC পরীক্ষার সরঞ্জাম

2 Rpm IEC পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

10 আরপিএম ± 2 আরপিএম আইইসি পরীক্ষার সরঞ্জাম কন্ডাক্টরের উচ্চতা 250 ~ 500 মিমি বুশিং 15 মিমি মধ্যে ফ্লেক্সিয়ন টেস্ট যন্ত্রপাতি

স্ট্যান্ডার্ড:
IEC 60947-1' লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার -পার্ট 1: সাধারণ নিয়ম 'ক্লজ 8.2.4.3, চিত্র 1

স্ট্যান্ডার্ড বর্ণনা:

পরীক্ষাটি উপযুক্ত পরীক্ষার সরঞ্জাম দিয়ে করা উচিত।নির্দিষ্ট সংখ্যক কন্ডাক্টর টার্মিনালের সাথে সংযুক্ত থাকবে।টেস্ট কন্ডাক্টরগুলির দৈর্ঘ্য সারণি 5 এ উল্লেখ করা উচ্চতা H এর চেয়ে 75 মিমি বেশি হওয়া উচিত। ক্ল্যাম্পিং স্ক্রুগুলি সারণি 4 অনুসারে বা প্রস্তুতকারকের দ্বারা নির্দিষ্ট করা টর্কের সাথে টর্ক দিয়ে শক্ত করা উচিত।পরীক্ষিত ডিভাইসটি চিত্র 1-এ দেখানো হিসাবে সুরক্ষিত থাকবে।

প্রতিটি কন্ডাক্টর নিম্নলিখিত পদ্ধতি অনুসারে বৃত্তাকার গতির শিকার হয়:

পরীক্ষার অধীনে কন্ডাক্টরের শেষটি সরঞ্জাম টার্মিনালের নীচে H উচ্চতায় অবস্থিত একটি প্লেটেনে উপযুক্ত আকারের বুশিংয়ের মধ্য দিয়ে যেতে হবে, যেমনটি সারণি 5 এ দেওয়া হয়েছে। পরীক্ষার ফলাফলকে প্রভাবিত না করার জন্য অন্যান্য কন্ডাক্টরগুলি বাঁকানো উচিত। .বুশিংটি কন্ডাক্টরের সাথে কেন্দ্রীভূত অনুভূমিক প্লেটেনে অবস্থান করা উচিত।বুশিংটি এমনভাবে সরানো হবে যাতে এর কেন্দ্ররেখাটি অনুভূমিক সমতলে 1 0 rpm ± 2 rpm-এ এর কেন্দ্র সম্পর্কে 75 মিমি ব্যাসের একটি বৃত্ত বর্ণনা করে।টার্মিনালের মুখ এবং বুশিংয়ের উপরের পৃষ্ঠের মধ্যে দূরত্ব সারণি 5 এ উচ্চতা H এর 1 5 মিমি এর মধ্যে হওয়া উচিত। ইনসুলেটেড কন্ডাক্টরের বাঁধন, মোচড় বা ঘূর্ণন রোধ করার জন্য বুশিংকে লুব্রিকেট করতে হবে।সারণি 5 এ উল্লেখিত একটি ভর পরিবাহীর শেষ থেকে সাসপেন্ড করতে হবে।পরীক্ষাটি 135টি ক্রমাগত বিপ্লব নিয়ে গঠিত হবে।

পরীক্ষার সময়, কন্ডাক্টর টার্মিনাল থেকে পিছলে যাবে না বা ক্ল্যাম্পিং ইউনিটের কাছে ভেঙ্গে যাবে না।

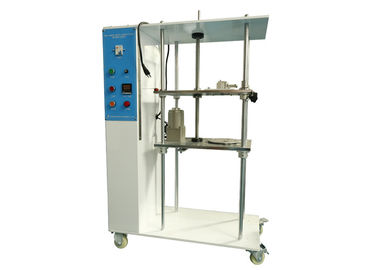

IEC60947-1 2 আরপিএম 500 মিমি আইইসি পরীক্ষার সরঞ্জাম 0

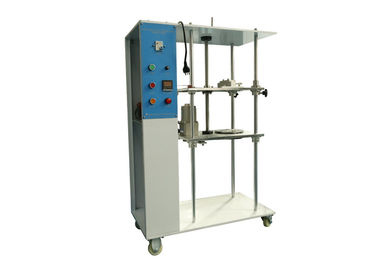

IEC60947-1 2 আরপিএম 500 মিমি আইইসি পরীক্ষার সরঞ্জাম 1

আবেদন:
ক্ল্যাম্পিং স্ক্রু টার্মিনালের নকশা এবং কাঠামো তারের অতিরিক্ত-ক্ষতি না হওয়ার প্রয়োজনীয়তার সাথে সম্পর্কিত কিনা তা বিচার করার জন্য এটি ব্যবহার করা হয়।এছাড়াও, এটি সাধারণ ব্যবহারের প্রক্রিয়া চলাকালীন ক্ল্যাম্পিং স্ক্রু টার্মিনাল চাপ সহ্য করতে পারে কিনা তা পরীক্ষা করতেও ব্যবহৃত হয়।

পরামিতি:

মডেল	HC9903A
পরীক্ষার হার	10±2 RPM
gyration এর ব্যাস	75 মিমি
পরীক্ষার সময়	0-9999
ওজন	0.20.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7 কেজি (ওজন সুপারিমপোস)
পরীক্ষা উচ্চতা	250 ~ 500 মিমি
ফেরুল গর্তের ব্যাস	6.5 মিমি, 9.5 মিমি, 13 মিমি, 14.5 মিমি, 15.9 মিমি, 19.1 মিমি, 22.2 মিমি, 25.4 মিমি এবং 28.6 মিমি, 9 পিসি
মান	IEC60947-1

ওজন তালিকা টেবিল:

না.	ওজন ভর (কেজি)	পরিমাণ
1#	হুক সহ 0.2	1 পিসি
2#	হুক সহ 0.3	1 পিসি
3#	হুক সহ 0.4	1 পিসি
4#	হুক সহ 0.7	1 পিসি
5#	গর্ত মাধ্যমে 0.7	2 পিসি
৬#	হুক সহ 0.9	1 পিসি
7#	গর্ত মাধ্যমে 0.9	2 পিসি
8#	1.4 হুক সহ	1 পিসি
9#	হুক সহ 2	1 পিসি
10#	2 গর্ত মাধ্যমে	1 পিসি
11#	গর্ত মাধ্যমে 2.3	1 পিসি
12#	হুক সহ 4.5	1 পিসি
13#	গর্ত মাধ্যমে 4.5	1 পিসি
14#	হুক সহ 6.8	1 পিসি
15#	6.8 গর্ত মাধ্যমে	1 পিসি
16#	8.2 হুক সহ	1 পিসি

ওজন কোলোকেশন টেবিল:

প্রয়োজনীয় ভর (কেজি)	কোলোকেশন
0.2	1#
0.3	2#
0.4	3#
0.7	4#
0.9	৬#
1.4	8#
2	9#
2.9	9#+7#
4.5	12#
৫.৯	12#2*5#
৮.৬	14#+2*7#
9.5	9#+13#+11#+5#
10.4	12#+13#+2*5#
14	14#+13#+10#+5#
15	16#+15#
16.8	16#+13#+11#+2*7#
20	16#+15#+11#+10#+5#
22.7	16#+15#+13#+11#+7#

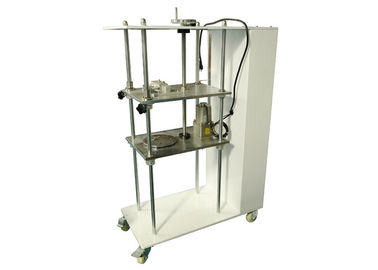

IEC60947-1 2 আরপিএম 500 মিমি আইইসি পরীক্ষার সরঞ্জাম 2
