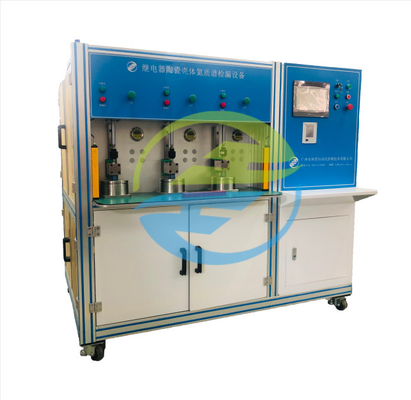

বৈদ্যুতিক গাড়ির রিলে হিলিয়াম ফুটো পরীক্ষা সরঞ্জামের জন্য সিরামিক হাউজিং

বৈদ্যুতিক গাড়ির রিলে হিলিয়াম ফুটো পরীক্ষা সরঞ্জামের জন্য সিরামিক হাউজিং

প্রবর্তনহিলিয়াম ফুটো পরীক্ষার সরঞ্জামঃ

হিলিয়াম ফুটো সনাক্তকরণের মৌলিক নীতি অনুসারে, হিলিয়ামকে একটি ট্রেসার গ্যাস হিসাবে ব্যবহার করে, সিস্টেমটি স্বয়ংক্রিয়ভাবে এবং দ্রুত ওয়ার্কপিসের ফুটো সনাক্ত করে।সিস্টেম একটি অ্যালার্ম দিতে হবে.

অপারেশন প্রক্রিয়াহিলিয়াম ফুটো পরীক্ষার সরঞ্জামঃ

1অপারেটর ওয়ার্কপিসটিকে স্থির ফিক্সচারটিতে রাখে এবং স্টার্ট বোতামটি চাপে।

2ভ্যাকুয়াম বক্সটি স্বয়ংক্রিয়ভাবে বন্ধ হয় এবং ফিক্সচারটি স্বয়ংক্রিয়ভাবে সিল হয়।

3সিস্টেম স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম বক্স এবং workpiece vacuums।

4সিস্টেম স্বয়ংক্রিয়ভাবে পণ্যটি হিলিয়াম দিয়ে ভরাট করে।

5. সিস্টেমটি স্বয়ংক্রিয়ভাবে পণ্যের উপর ফুটো সনাক্ত করে।

6. যদি পরীক্ষার ফলাফল যোগ্য হয়:

a. সিস্টেম স্বয়ংক্রিয়ভাবে হিলিয়াম শেষ করে।

b. সিস্টেমটি স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম বক্সের দরজা খুলে দেয়।

(c) যোগ্য নির্দেশক আলো জ্বলছে এবং অপারেটর পণ্যটি আনলোড করে।

d. অপারেটর পরবর্তী পরীক্ষা করা পণ্য ইনস্টল করে এবং একটি নতুন পরীক্ষার চক্র শুরু করে।

7যদি পরীক্ষার ফলাফল অনির্দিষ্ট হয়:

a. সিস্টেম স্বয়ংক্রিয়ভাবে হিলিয়াম শেষ করে।

b. ম্যানুয়ালি কনফার্ম বোতাম টিপুন।

গ. স্বয়ংক্রিয়ভাবে বাক্স খুলে দেওয়া।

d. অযোগ্য নির্দেশক আলো জ্বলছে, এবং অপারেটর পণ্যটি আনলোড করে।

e. অপারেটর পরবর্তী পরীক্ষা করা পণ্য ইনস্টল করে এবং একটি নতুন পরীক্ষার চক্র শুরু করে।

এর বৈশিষ্ট্যহিলিয়াম ফুটো পরীক্ষার সরঞ্জামঃ

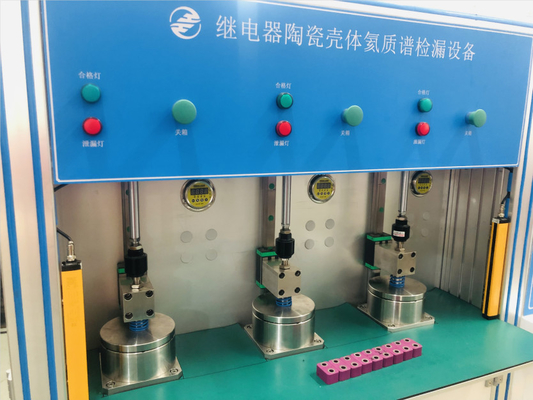

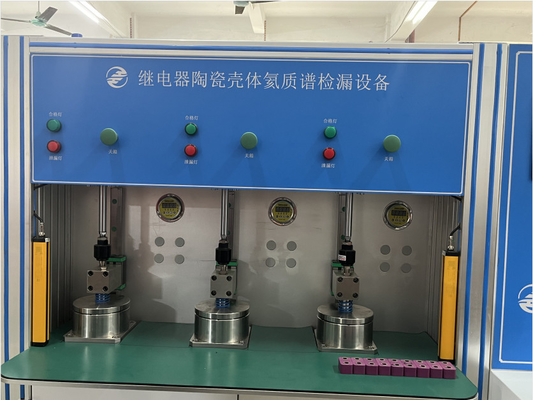

1সরঞ্জামটিতে তিনটি ভ্যাকুয়াম বক্স রয়েছে যা লিঙ্কিংয়ে কাজ করে, যাতে সরঞ্জামটি পরিচালনা করার জন্য কেবলমাত্র একজন অপারেটরের প্রয়োজন হয়।

2ওয়ার্কপিসটি স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম বাক্সে পুরো প্রক্রিয়াটি সম্পন্ন করে, যা একটি ঘণ্টা আকৃতির কাঠামো গ্রহণ করে এবং স্বয়ংক্রিয়ভাবে খুলতে এবং বন্ধ করতে পারে এবং নীচে।অপারেটরকে শুধুমাত্র উপকরণ লোড এবং আনলোড করতে হবে, এবং লোডিং এবং আনলোডিং সহজ এবং সুবিধাজনক।

3. ভ্যাকুয়াম বক্স ফিক্সচার এক সময়ে এক টুকরা পর্যন্ত ইনস্টল করতে পারেন। যদি টুকরা ইনস্টল করার প্রয়োজন হয় না, সংশ্লিষ্ট টুকরা ইনস্টলেশন গর্ত একটি প্লাগ দিয়ে অবরুদ্ধ করা যেতে পারে।

4. হিলিয়াম সনাক্তকরণ একটি আমদানিকৃত ফুটো ডিটেক্টর গ্রহণ করে, যার সর্বাধিক ফুটো সনাক্তকরণ নির্ভুলতা 5 * 10-13Pa · m3 / s। ফুটো সনাক্তকরণ প্রক্রিয়া বড় এবং ছোট ফুটো workpieces সনাক্ত করতে পারেন,হিলিয়াম গ্যাসের ব্যবহার সংরক্ষণ.

5এই যন্ত্রপাতিতে ১.০E-৯ Pa · m3/s এর একটি সিমুলেটেড ফুটো রয়েছে, যা জাতীয় পরিমাপ প্রতিষ্ঠান কর্তৃক ফুটোটির জন্য জারি করা একটি শংসাপত্র সহ।

6. হিলিয়াম ভরা ভালভ এবং ওয়ার্কপিসের মধ্যে দূরত্বটি ছোট, গ্যাস খরচ কম এবং উত্পাদন খরচ হ্রাস পায়।

7সিস্টেমটি পিএলসি দ্বারা নিয়ন্ত্রিত হয় এবং রঙিন টাচ স্ক্রিনে বিভিন্ন তথ্য প্রদর্শন করে।

8. সরঞ্জাম অপারেশন নিরাপত্তা, নিরাপত্তা সুরক্ষা এবং জরুরী স্টপ, রিসেট ফাংশন সঙ্গে.

9সরঞ্জামগুলির নকশা ergonomic প্রয়োজনীয়তা মেনে চলে।
